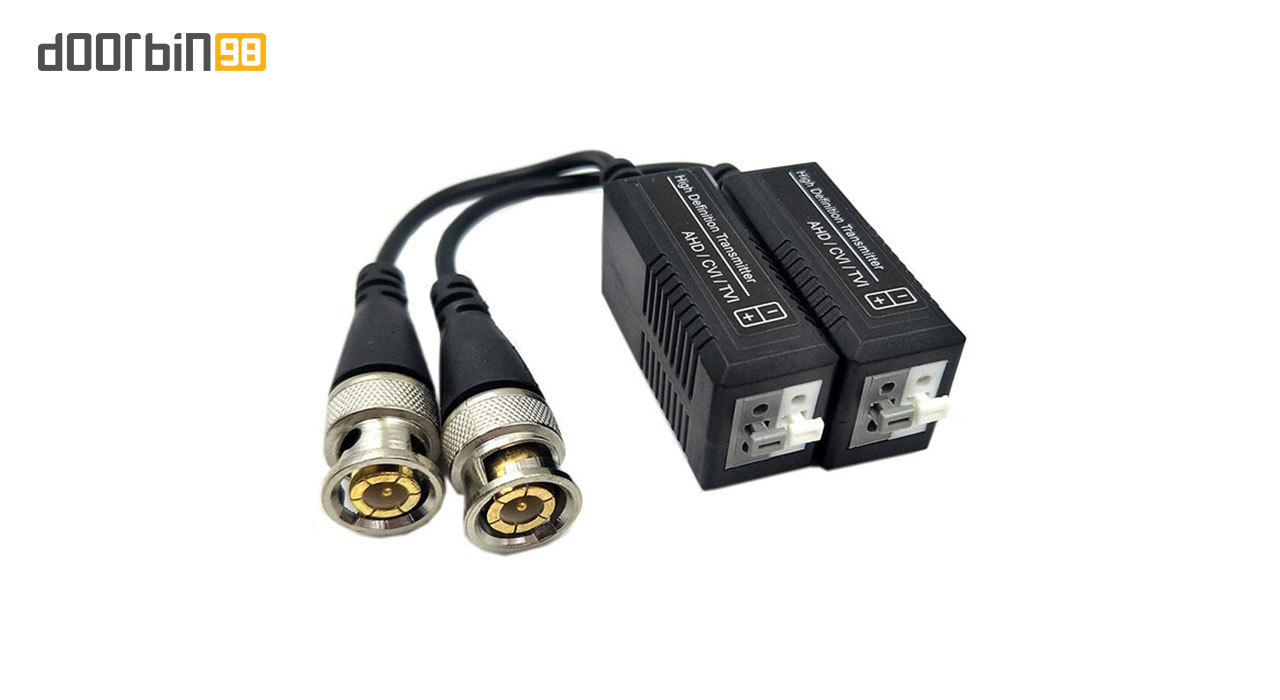

کانکتور ویدئو بالن Video Balunvideo balun connector

برند متفرقه شناسه محصول: vbc-01 دسته:

ویژگی های کلیدی:

  • برد مفید: 600 متر
لطفا جهت کسب اطمینان از آخرین قیمت و موجودی تماس بگیرید

تماس بگیرید

ارسال از 1 روز کاری آینده
مقایسه
آیا قیمت مناسب‌تری سراغ دارید؟
بلیخیر
نقد و بررسی اجمالیvideo balun connector

ویدئو بالون دوربین مداربسته (نحوه کارکرد آن)

از یک ویدئو بالن دوربین مداربسته یا تقویت کننده سیگنال دوربین مداربسته میتوان برای تبدیل یک نوع کابل به کابل دیگر استفاده کرد استفاده از این نوع دستگاه در پروژه های دوربین مداربسته که از دوربین های آنالوگ و DVR (دستگاه ضبط تصاویر دیجیتال) استفاده می کنند، بسیار رایج است.

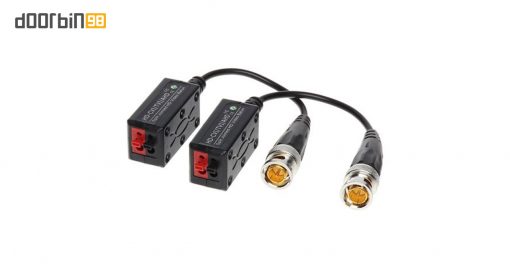

کانکتور ویدئو بالن Video Balun ویدیو بالون

ویدئو بالون چیست؟

ویدئو بالن دستگاهی است که برای انطباق نوع اتصال استفاده می­شود و قابلیت استفاده از کابل UTP برای انتقال سیگنال ها از یک دوربین آنالوگ را به کاربر می­دهد. با استفاده از یک ویدئو بالون می­توان کابلهای کواکسیال سنتی مانند RG59 یا RG11 را جایگزین کرد و برای انتقال تصاویر در فواصل طولانی از کابل های cat5 استفاده نمود.



کانکتور ویدئو بالن Video Balun ویدیو بالون



یک جفت سیم برای اتصال کابل UTP به ویدیو بالن و یک اتصال BNC روی کابل کواکسیال برای اتصال به انتهای دیگر ویدیوبالن استفاده می شود. واژه “بالون”  از لغات متعادل / نامتعادل (balanced/unbalanced) نشات گرفته است زیرا می­تواند سیگنال نامتعادل را به سیگنال متعادل تبدیل کندسیگنال های متعادل ، می توان سیگنال را دورتر انتقال داد زیرا کمتر در معرض تداخل خارجی می­باشند.

راهکار ارزان قیمت

با توجه به اینکه بیشتر ویدئو بالن دوربین مداربسته (Video Balun) معمولی ارزان قیمت هستند و می­توانند از کابل های Cat5e و Cat6 UTP برای افزایش فاصله نصب دوربین استفاده شوند، در میان کاربران بسیار پرطرفدار می­باشند. البته انواع مختلفی از ویدئوبالن برای دوربین مداربسته وجود دارد که از نظر کیفیت و قیمت متفاوت هستند ، بنابراین باید توجه داشته باشید که ویدیو بالن های با کیفیت پایین می­توانند با ارائه تصاویر که به اندازه کافی واضح و با کیفیت نیستند ، کل پروژه نظارت را به خطر بیندازند.

انواع ویدیو بالن برای دوربین مداربسته کدامند؟

ویدئو بالون منفعل Passive Baluns

ویدیو بالن هایی که برای کار کردن به برق نیاز ندارند و سیگنال ها را تقویت نمیکنند ، بالن منفعل یا Passive نامیده می شوند و فقط برای تبدیل سیگنال­ها به منظور کار با کابل­های cat5e یا cat6 به کار گرفته می­شوند.



کانکتور ویدئو بالن Video Balun ویدیو بالون



همانطور که مشاهده می­کنید ، در هر دوربین یک جفت بالون منفعل یا Passive وجود دارد.

ویدیوبالن همیشه به صورت دوتایی کار می­کنند، به نحوی که یکی از آنها به دوربین آنالوگ و دیگری به DVR متصل می­شود و سیگنال را دوباره به حالت نامتعادل تبدیل می­کند. با استفاده از بالون منفعل یا Passive ، بسته به نوع سیگنال آنالوگ و کیفیت کابل و بالون استفاده شده ، می توان کابل کشی را از حدود ۲۰۰ تا ۳۰۰ متر اجرا کرد.



ویدیو بالن فعال Active Baluns

ویدئو بالون فعال یا Active  از انرژی برق برای افزایش سیگنال و بهبود فاصله کابل Cat5 با کمک کردن به کاهش تداخل خارجی استفاده می­کنند. بسته به نوع بالون های فعال یا Active  و کابلی که برای نصب استفاده می شود ، می­توانید دوربین ها را از فاصله حدود ۱۲۰۰ متر از دستگاه ضبط نصب کنید.

کانکتور ویدئو بالن Video Balun ویدیو بالون

همانطور که مشاهده می­نمایید ، بالون­های فعال یا Active  (به فرستنده گیرنده  (transceivers) نیز معروفند) در هر طرف کابل نصب شده و برای تقویت سیگنال های آنالوگ دوربین­ها تغذیه می­شوند.

قبل از انتخاب ویدئو بالن دوربین مداربسته از  مطابق بودن آن­ها با شرایط لازم برای نصب دوربین­هایتان اطمینان حاصل نمایید.

ویدئو پاور بالون Video Power Balun

با استفاده از ویدئو پاور بالون می­توانید با استفاده از همان کابل Cat5e تصاویر و برق را به دوربین مداربسته خود انتقال دهید که می­تواند هزینه­های کابل­کشی اضافی را کاهش دهد. برای چنین نوع بالونی لازم است که اتصال RJ-45 به هر انتهای کابل cat5e متصل شود ، همانگونه که در تصویر زیر نمایش داده شده است.

کانکتور ویدئو بالن Video Balun ویدیو بالون

ویدئوپاور و بالون داده

هنگامی که از یک دوربین PTZ آنالوگ در پروژه نظارت استفاده می­شود ، لازم است انتقال تصاویر ، برق و داده ها را از طریق کابل های cat5e صورت پذیرد و این دلیل مفید بودن ویدئوپاور و بالون داده است. با استفاده از چنین دستگاهی می توان دوربین را تغذیه کرد ، سیگنال های ویدئویی را انتقال داد و همچنین از یک  DVR (دستگاه ضبط تصاویر دیجیتال) یا یک joystick آنالوگ یک دستور دریافت کرد.

کانکتور ویدئو بالن Video Balun ویدیو بالون

با استفاده از چنین دستگاهی می توان دوربین را تغذیه کرد ، سیگنال های ویدئویی را انتقال داد و همچنین از DVR (دیجیتال ضبط ویدیو) یا یک جوی استیک آنالوگ یک دستور دریافت کرد.

سوالات متداول

تفاوت بین ویدئو بالون منفعل Passive و ویدئو بالون فعال Active چیست؟

بالون منفعل یا Passive  منبع تغذیه ندارد و فقط سیگنال­های نامتعادل را به سیگنال­های متعادل تبدیل می­کند، بنابراین امکان انتقال سیگنال­های آنالوگ دوربین از طریق کابل Cat5e وجود دارد. یک بالون فعال یا Active  مجهز به منبع تغذیه است و می تواند سیگنال نامتعادل را به سیگنالهای متعادل تبدیل کرده و به فواصل طولانی از طریق کابل Cat5e منتقل کند.

تا چه فاصله ای می­توان کابل cat5 را برای دوربین مداربسته اجرا کرد؟

در هنگام استفاده از بالون منفعل یا Passive  ، فاصله متوسط ​​۳۰۰ متر و در هنگام استفاده از بالون فعال یا Active  ، ۱۲۰۰ متر اما بسته به کیفیت کابل ها ، تداخل موضعی و بالونی که در نصب استفاده می شود ، ممکن است این فاصله ها متفاوت باشد.

آیا می توان از بیش از یک بالون BNC بر روی یک کابل CAT5 استفاده کرد؟

بله ، می­توان از جفت های مختلف کابل UTP cat5e برای نصب بیش از یک بالون و انتقال تصاویر برای چندین دوربین استفاده کرد.

برچسب:
مشخصات کلیvideo balun connector
مشخصات فیزیکی
وزن

20 گرم

رنگ

مشکی

برند

مشخصات فنی
جنس بدنه

پلاستیک

مناسب برای

دوربین مداربسته

سایر امکانات

مناسب تا برد 600 متر
